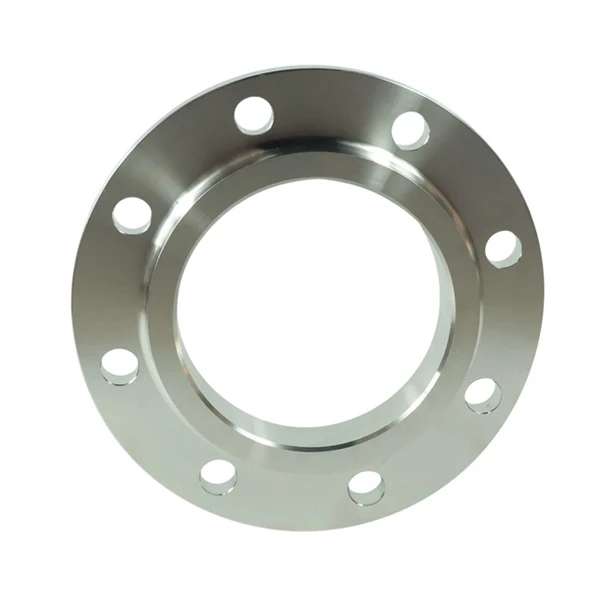

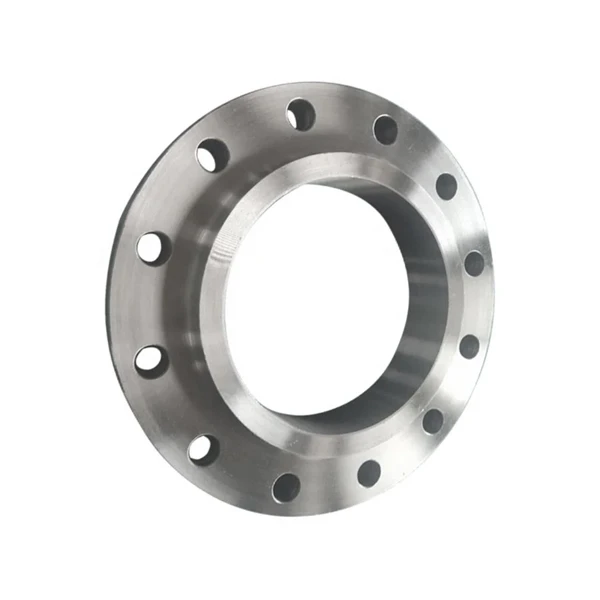

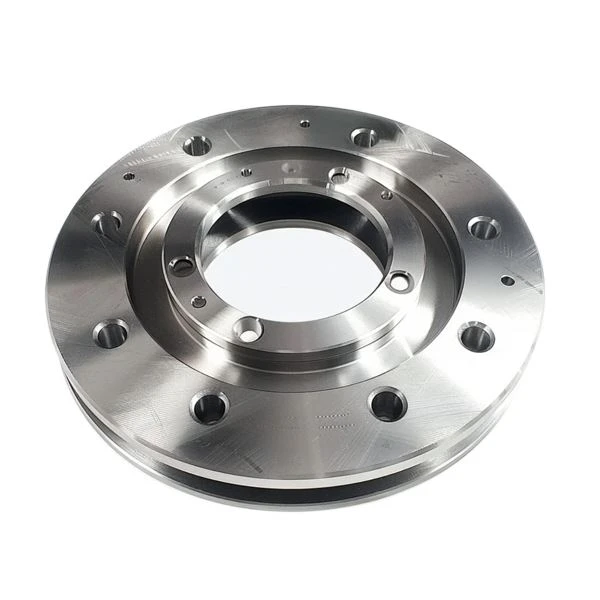

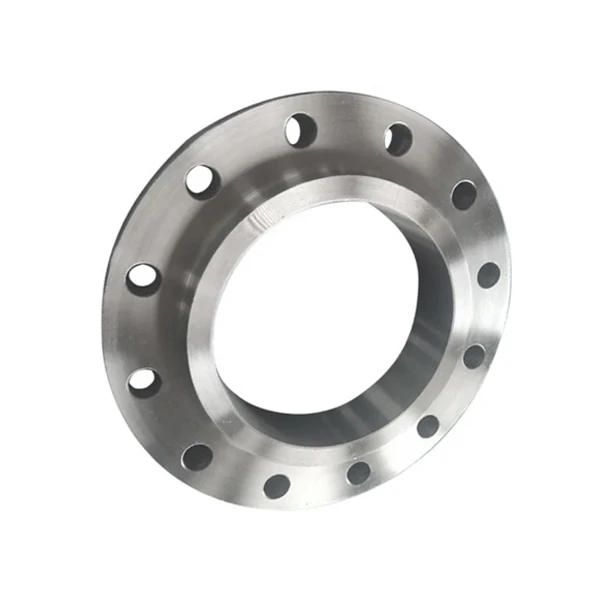

FR 1092-1 Bride
Article : EN 1092-1 bride
Spécifications : Type01,05,11,12,21,34
Matière : Gr1, Gr2, Gr7, Gr12
Norme : ASME B381, HG/T20592-2009
Pressions nominales : N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Présentation du produit
À propos de cet article :
La bride EN 1092-1 de type 01 est également connue sous le nom de bride à plaque soudée, bride à anneau en acier ou bride à plaque S/O. Il s'agit d'une bride de type libre qui est très similaire à une bride à emboîter mais sans moyeu. La bride à plaque de type 01 peut se glisser sur le tuyau avant le soudage. Deux soudures d'angle, une interne et une externe, doivent être appliquées pour joindre le tuyau et la bride. Elles peuvent être fournies avec une face plate (FF) ou une face surélevée (RF) selon les exigences du client. Selon la norme EN 1092-1, les brides à plaque de type 01 sont disponibles en 8 pressions nominales : PN 2,5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 et PN 100. Les dimensions et les masses des brides correspondantes sont répertoriées dans les tableaux ci-dessous. Toutes les dimensions sont en mm et la masse/poids est en kg.
FR 1092-1 Les brides à plaque de type 01 peuvent être fabriquées à partir de pièces forgées ou de produits plats (plaques). Elles peuvent être usinées à partir de barres laminées ou forgées et de profilés en acier forgés. Pour les grandes dimensions, elles peuvent être cintrées et soudées électriquement à partir de barres, de profilés en acier ou de bandes. La bride peut être fabriquée à partir d'un large éventail de nuances de matériaux couvrant l'acier au carbone, l'acier faiblement allié, l'acier inoxydable et d'autres aciers fortement alliés.
Dimensions et poids de la bride EN 1092-1 type 01 PN2.5
Dessin technique et introduction générale
Note
Dessin de la bride EN 1092-1 Type 01 à face surélevée. D : diamètre extérieur ; K : diamètre du cercle de boulonnage ; R : diamètre de la face surélevée ; n : nombre de boulons ; d : diamètre du trou de boulon ; Poids : poids ou masse de la bride à plaque Type 01 ; C : épaisseur de la bride ; f : hauteur de la face surélevée.
Caractéristiques
DN15~DN600 : Φ21,3~Φ1219,2 mm
|
Le NPS |
DN |
Diamètre extérieur (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
