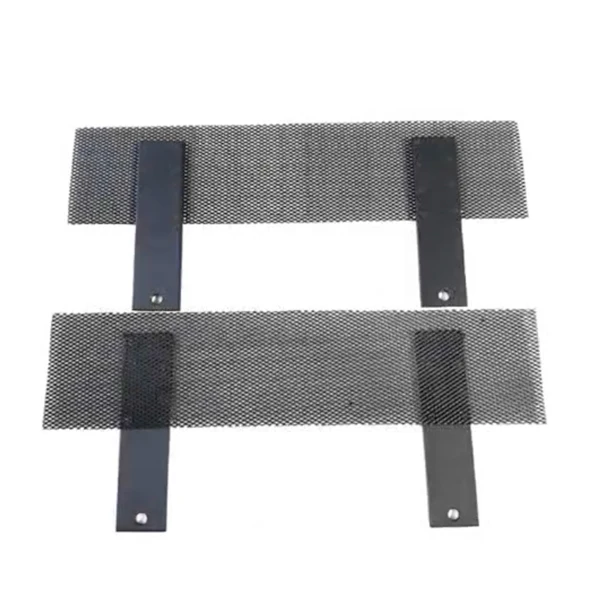

Anode MMO pour la protection cathodique

Les anodes d'oxyde de métal mixte (anodes MMO), également appelées anodes dimensionnellement stables (DSA), sont un type d'anode de protection de courant impressionné, composée d'oxydes de terres rares recouverts d'un substrat de titane.

Les anodes MMO ont des taux d'usure imperceptiblement faibles et sont souvent appelés DSA car ils ne changent pas de géométrie au fil du temps. Les anodes MMO deviennent rapidement la part de marché des anodes actuelles impressionnantes la plus populaire sur les anodes conventionnelles telles que le graphite et la fonte élevée en silicium.

Qu'est-ce que l'oxyde métallique mixte?

Il n'y a pas de définition précise de l'industrie pour l'oxyde de métal mixte. Chaque fournisseur a une recette unique pour son revêtement d'oxyde de métal mélangé. La recette de revêtement se compose d'un composant conducteur électrocatalytique qui catalyse la réaction pour générer un flux de courant et des oxydes en vrac (matériaux de remplissage moins chers) qui empêchent la corrosion du substrat. Pour l'anode MMO pour les applications de protection cathodique, deux électrocatalyseurs primaires sont utilisés:

Oxyde de ruthénium (RUO2)

L'oxyde de ruthénium, qui est le moins cher des deux électrocatalyseurs, ne devrait être utilisé que dans des environnements chlorés (eau de mer). La durée de vie catalytique est considérablement réduite lorsque la réaction primaire est l'évolution de l'oxygène (eau douce, sol, remblai de coke et environnements en béton).

Oxyde d'iridium (IRO2)

La plupart des fabricants de CP utilisent l'oxyde mixte d'oxyde d'iridium pour leurs anodes de protection cathodique car il convient à la fois pour les environnements de chloration et d'oxygénation. Les oxydes en vrac sont généralement un mélange de dioxyde de titane (TiO2) et d'oxyde de tantale (TaO5). Leur objectif principal est de fournir un film d'oxyde sur le matériau du substrat pour éviter la corrosion du substrat.

Le titane commercialement pur est disponible dans une gamme de notes. Pour les anodes MMO, les classes 1 et 2 sont utilisées. Le titane GR1 est légèrement plus malléable que le titane Gr2 mais est également moins utilisé dans l'industrie. Les spécifications de Gr1 et Gr2 sont très similaires et se chevauchent si souvent que le même matériau répond aux exigences de GR1 et GR2 et peut être double certifiée. Il n'y a pas de «meilleur» entre Gr1 et Gr2 - ils peuvent être utilisés de manière interchangeable sans impact sur les performances.

Lorsqu'il est utilisé pour la première fois comme substrat d'anode, il y avait des préoccupations importantes, bien que non fondées, quant au potentiel du titane, de dépasser sa tension "décomposer". Le titane nu lorsqu'il est polarisé au-dessus de 8 à 9 volts dans l'eau de mer (ou au-dessus de 10 volts dans le sol du sol ou du coke) est soumis à une évolution intense de l'oxygène de la surface du titane, entraînant une rupture de film passive et une dissolution (corrosion piquante) du titane. Les préoccupations ont conduit certains à croire que toute anode opérant avec plus de 8-10 volt alimentaire pourrait être à risque d'endommager l'anode. Cela ne prend pas en considération le rôle de l'oxyde électrocatalytique hautement conducteur et des films d'oxyde de protection qui composent le revêtement MMO. À moins que le revêtement catalytique ne soit considérablement endommagé ou consommé, le substrat en titane ne voit jamais une polarisation suffisante pour atteindre la tension de dégradation de la dissolution. Le titane agit simplement comme un chef d'orchestre.

étiquette à chaud: Anode MMO pour la protection cathodique, Chine MMO Anode pour les fabricants de protection cathodique, fournisseurs, usine, titane tissé, titane bêta 21S, bielle de soudage en titane, Coût de la barre en titane, prix en titane ferro par kg, plaques en alliage en titane
